Как сделать цифровые часы на Ардуино с TM1637

В предыдущей статье мы собрали часы на дисплее LCD1602, но у них есть недостаток — мелкий шрифт, который плохо виден издалека. Решим эту проблему, заменив дисплей на крупный 4-разрядный светодиодный индикатор TM1637.

Только сидя за компьютерным столом можно увидеть время. К счастью можно сделать так, чтобы эти часы были более круче. И эта ситуация разрешена с помощью того же микроконтроллера на основе Ардуино, в нашем случае версия Нано.Статья про то как начать работать с ардуино.

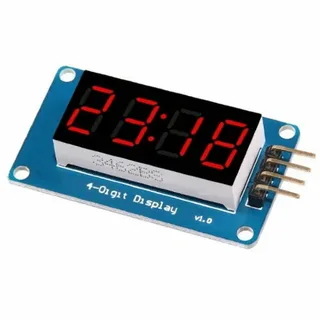

Только теперь Ардуино не будет выводить время на жидкокристаллический дисплей типа 1602, а на 7 сегментный 4 х разрядный индикатор TM1637. Что в общем то понадобится для сборки этих часов:

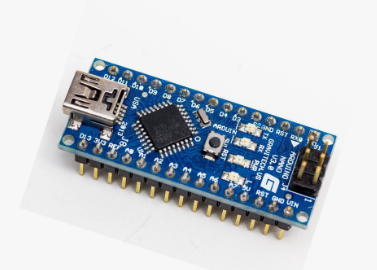

Arduino nano
TM1637

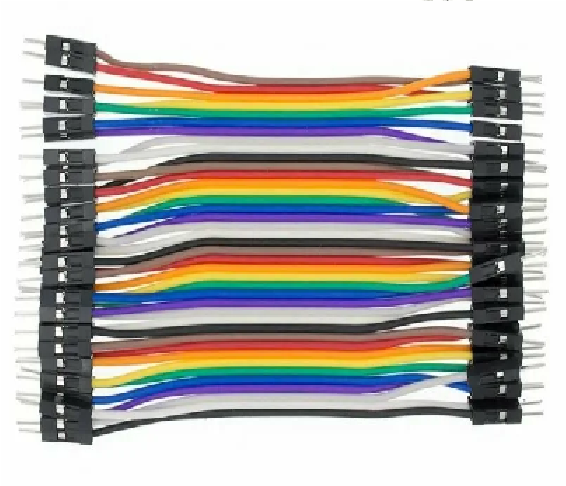

Провода Папа-Мама
DS1302-модуль реального времени

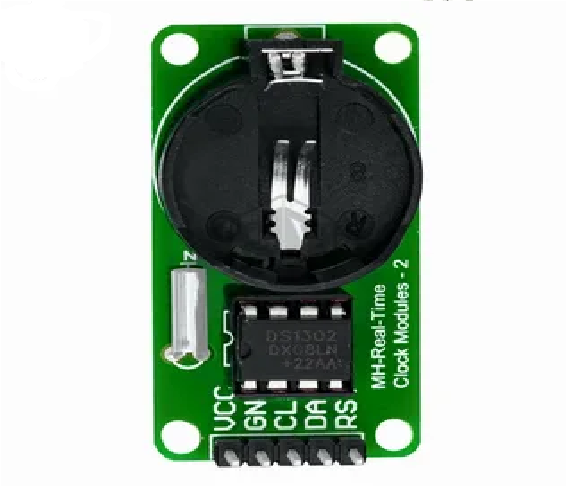

А также модулю реального времени на четвертой картинке понадобится батарейка CR2032 для того чтобы после отключения питания часы не сбрасывались.

Пины для подключения:

Модуль DS1302: VCC - 5 вольт на Ардуино
Gnd на Gnd Ардуино
Clk на D6 Ардуино
Dat на D7 Ардуино
Rst на D8 Ардуино

После успешного и правильного подключения модуля реального времени к Ардуино, мы переходим к индикатору TM1637. Для того чтобы подключить этот индикатор к Ардуино, руководствуемся этой схемой:

VCC к 5 вольтам на Ардуино
Gnd к Gnd Платы
Clk на D2
Dio на D3

Затем, заливаем скетч на микроконтроллер который будет ниже. Этот скетч нужен для того чтобы модуль реального времени знала актуальное время.

ЛИСТИНГ ПРОГРАММЫ

// Скетч для Arduino - цифровые часы
#include

// Подключение DS1302: RST=7, CLK=6, DAT=5
iarduino_RTC time(RTC_DS1302, 8, 6, 7);

void setup() {
  Serial.begin(9600);
  time.begin();
  delay(300);

  Serial.println("=== Установка времени для Екатеринбурга (UTC+5) ===");

  // ★★★★★ АКТУАЛЬНОЕ ВРЕМЯ ЕКАТЕРИНБУРГА ★★★★★
  // Дата: 15 декабря 2025 года
  // Время: 18:27:00 (вечер)
  // День недели: 15 декабря 2025 - понедельник (1)

  // Устанавливаем точное время Екатеринбурга
  // settime(секунды, минуты, часы, день, месяц, год, день_недели)
  time.settime(0,   // секунды: 00
               07,  // минуты: 27
               11,  // часы: 8 (6 вечера по 24-часовому формату)
               07,  // день: 15
               02,  // месяц: 12 (декабрь)
               26,  // год: 2025 (последние 2 цифры)
               6);  // день недели: 1 (понедельник)

  Serial.println("Время успешно установлено!");
  Serial.println("Дата: 15.12.2025");
  Serial.println("Время: 8:58:00 (Екатеринбург, UTC+5)");
  Serial.println("День недели: Понедельник");
  Serial.println("================================");

  // Проверяем установленное время
  delay(1000);
  showCurrentTime();
}

void loop() {
  // Показываем время каждые 10 секунд
  static unsigned long lastShow = 0;
  if (millis() - lastShow >= 10000) {
    lastShow = millis();
    showCurrentTime();
  }

  // Автоматическая коррекция каждую минуту (опционально)
  static int lastMinute = -1;
  time.gettime();
  if (time.minutes != lastMinute) {
    lastMinute = time.minutes;

    // Корректируем секунды для точности
    if (time.seconds > 5) {
      // Если часы убежали вперед, сбрасываем секунды
      time.settime(0, time.minutes, time.Hours,
                   time.day, time.month, time.year, time.weekday);
      Serial.println("[Коррекция] Сброс секунд");
    }
  }
}

void showCurrentTime() {
  time.gettime();

  Serial.print("Екатеринбург: ");
  print2digits(time.Hours);
  Serial.print(":");
  print2digits(time.minutes);
  Serial.print(":");
  print2digits(time.seconds);

  Serial.print("  Дата: ");
  print2digits(time.day);
  Serial.print(".");
  print2digits(time.month);
  Serial.print(".20");
  print2digits(time.year);

  Serial.print("  День недели: ");
  switch(time.weekday) {
    case 1: Serial.println("Понедельник"); break;
    case 2: Serial.println("Вторник"); break;
    case 3: Serial.println("Среда"); break;
    case 4: Serial.println("Четверг"); break;
    case 5: Serial.println("Пятница"); break;
    case 6: Serial.println("Суббота"); break;
    case 7: Serial.println("Воскресенье"); break;
  }
}

void print2digits(int number) {
  if (number < 10) {
    Serial.print('0');
  }
  Serial.print(number);
}

После прошивки Ардуино сразу же заливаем это скетч, уже для того, чтобы индикатор начал показывать то время которое мы задаем на первом скетче. Я специально написал это скетч для того чтобы двоеточие посередине индикатора не мигала, чтобы ночью не раздражала, а вообще при желании можно отрегулировать яркость индикатора строкой disp.brightness(от 0 до 7)

ЛИСТИНГ ПРОГРАММЫ

// Скетч для Arduino - цифровые часы
#include
#include
#include

#define DS1302_CLK 6
#define DS1302_DAT 7
#define DS1302_RST 8
#define TM1637_CLK 2
#define TM1637_DIO 3

ThreeWire myWire(DS1302_DAT, DS1302_CLK, DS1302_RST);
RtcDS1302 Rtc(myWire);
GyverTM1637 disp(TM1637_CLK, TM1637_DIO);

void setup() {
  disp.clear();
  disp.brightness(7);
  Rtc.Begin();
}

void loop() {
  RtcDateTime now = Rtc.GetDateTime();
  disp.displayClock(now.Hour(), now.Minute()); // Двоеточие горит постоянно
  delay(1000); // Обновляем раз в секунду
}

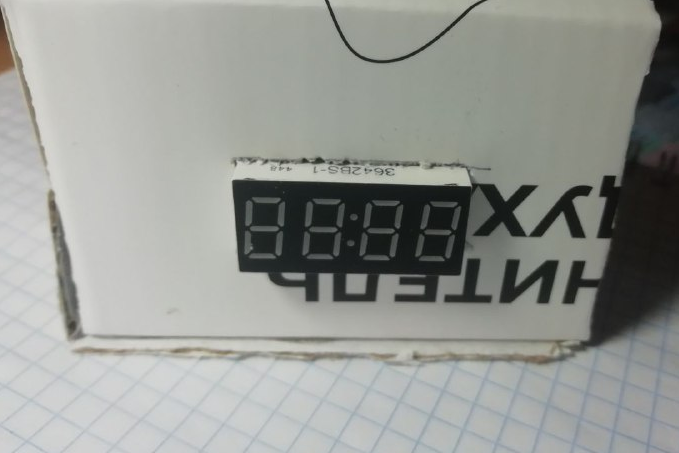

После всех манипуляций с Ардуино, индикатор долэен загореться и начать показывать время. Индикатор не включится до того как мы не зальем скетч. И вот получились надежные, цифровые часы которых будет не стыдно поставить на видное место у себя на рабочем столе. Остается только решить что делать с корпусом. Габариты индикатора как раз в длину 3 сантиметра в высоту 1.5 сантиметра. Предлагаю сделать корпус из картона это выйдет очень дешево и сердито. Но если хотите сделать по серъезному то лучше из пластика или дерева, а лучшим вариантом будет 3Д печать если есть такая возможность.
